Frecuencímetro Generador De Frecuencia De Pulso

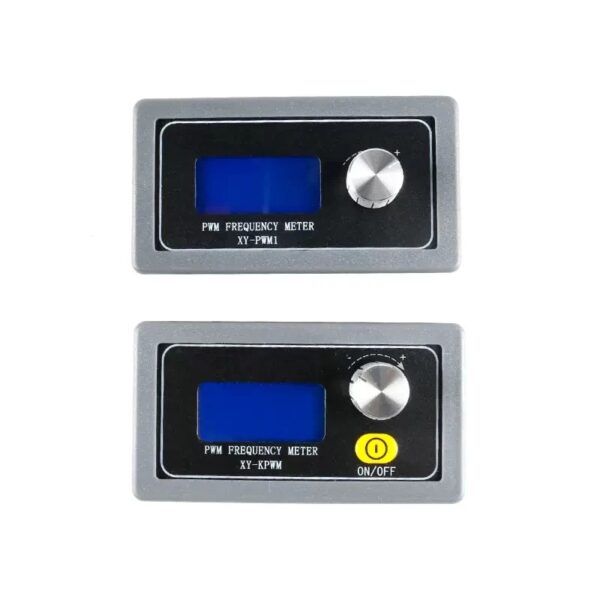

Generador de señal de frecuencia de pulso de XY-PWM1 PWM de doble sistema
El módulo: La salida PWM, la frecuencia y la relación de trabajo pueden ser por separado.
Modo normal:
Rango de frecuencia 1Hz ~ 000 ~ 150 KHZ ciclo de trabajo, relación de trabajo 1%
Modo bueno:
Ciclo DE TRABAJO 1Hz a 15 KHZ rango de 00,0 ~ 0.1% ciclo de trabajo
Se divide en cuatro rangos de frecuencia, interruptor automático:
1. XXX (sin punto decimal): Una unidad pequeña es 1Hz, el rango de valor es 1Hz ~ 999Hz.
2. X.XX (punto decimal en cientos), unidad pequeña 0,01 KHZ, y el rango de valor es 1,00 KHZ a 9,99 KHZ.
3. Xx. Punto decimal X (10) : Una unidad pequeña de 0,1 KHZ; Los valores van desde 10,0 KHZ a 99,9 KHZ
4. 7,0. x.x.X (punto decimal en docenas, cientos de): Una unidad pequeña 1 KHZ; Rango de valores es 1 KHZ a 150 KHZ

Configuración de parámetros
Este producto ajusta la frecuencia y la relación de trabajo a través del potenciómetro giratorio, que se puede ajustar de acuerdo con la velocidad. Ciclo de ajuste predeterminado, corto, por bloqueos de 2 segundos largos, pulsación larga 5 segundos para cambiar de modo (Modo Normal/modo fino), operación simple.
1. Voltaje de funcionamiento: 3,3 ~ 30 V.
2. El rango de frecuencia: 1Hz ~ 150 KHZ Modo normal; Un buen patrón 1Hz a 15 KHZ;
3. Precisión en cada rango de frecuencia de 2%;
4. Capacidad de carga puede ser de aproximadamente 5 ~ 30 ma de corriente de salida;
5. La amplitud de salida, la amplitud de modulación de ancho de pulso es igual al voltaje de la fuente de alimentación;
